Çubuksuz Davul Ekranı Madenler Taş Barit Kum Ekran Makinesi
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | TONTEN |
| Model Number: | TT-SC1160 |
Ödeme & teslimat koşulları:
| Minimum Order Quantity: | 1 Set |
|---|---|
| Fiyat: | Anlaşılabilir |
| Packaging Details: | Export standard wooden box packaging or container |
| Delivery Time: | 10-15 work day |
| Payment Terms: | T/T |
| Supply Ability: | 30 Sete per month |
|
Detay Bilgi |
|||
| Drive mode: | Shaftless drive | Drum diameter: | Φ600~Φ3000mm |
|---|---|---|---|
| Roller length: | 2000~8000mm | Screen surface form: | Perforated plate screen, woven mesh screen |
| Screen size: | 0.5~200mm adjustable | Barrel Material: | Carbon steel, wear-resistant manganese steel |
| Direction of rotation: | Clockwise / Counterclockwise | Number of outlets: | 1-5 output port for Shaftless Drum Screening Machine |
Ürün Açıklaması

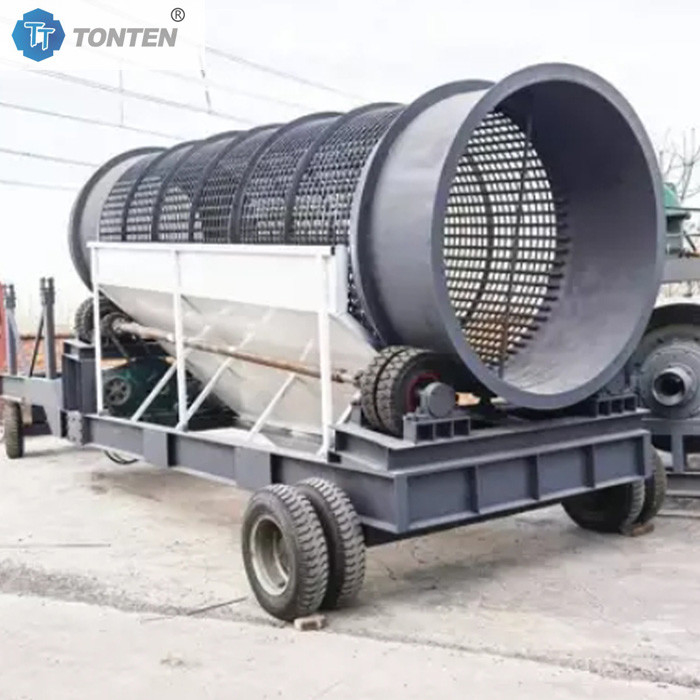

Çubuksuz Davul Ekranı Madenler Taş Barit Kum Ekran Makinesi
Giriş:
Çubuk ekranı, çubuk dönmesine dayanan malzemeleri tarayan verimli bir tarama cihazıdır.Geleneksel davul ekranının merkezi eksen yapısını terk ettiği için adlandırılırTemel çalışma prensibi, malzemeyi spiral bir şekilde davulda ileriye doğru hareket ettirmek için şaftsız davulun dönüşünü kullanmak ve aynı zamanda,Farklı parçacık boyutlarına sahip malzemelerin sınıflandırılması, davulun iç duvarına yerleştirilen ekran yüzeyi ile elde edilir.Özellikle, malzeme davulun bir ucundan giriyor.ince parçacıklar torba deliklerinden aşağıdaki toplama cihazına düşer., daha büyük parçacıklar davulun iç duvarı boyunca boşaltma ucuna doğru hareket ederken, nihayet kaba ve ince malzemelerin ayrılması elde edilir.
Avantajları:
1Çubuksuz tasarım, geleneksel çubuk ekranının yapısal sınırlamalarını kırıyor.Geleneksel oyucu davul ekranı, davulu desteklemek ve güç aktarmak için merkezi eksene dayanırÖzellikle lifli ve yapışkan malzemelerin işlenmesinde, merkezi eksen kolayca engellenir.Tarama verimliliğini etkileyenÇubuksuz davul ekranı, davulun kendisini içindeki herhangi bir aktarım parçası olmadan bağımsız bir dönen birim haline getirmek için davulun dışındaki ruloları veya dişlileri kullanır.Bu temel olarak malzeme karışıklığı ve tıkanıklığı problemini çözüyor., ve ekipmanların karmaşık malzemelere uyumluluklarını önemli ölçüde arttırır.

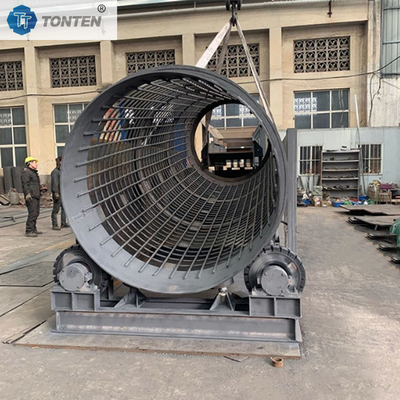

2Çubuksuz davul ekranı harici bir tahrik modunu benimser ve ortak olanlar dişli tahrik ve rulo tahrikidir.Deviz sürücüsü, tamburun dış tarafına monte edilmiş büyük dişli ile redüktörün çıkış dizilişi ile ağlanır, ve büyük çaplı ve ağır yüklü tamburlar için uygun olan sabit bir tork aktarımı; rulo sürücüsü tamburu birkaç rulo grubundan destekler,ve rulolar döndürmek için motor tarafından tahrik edilir, tamburun döndürülmesini sağlamak için sürtünmeye dayanır. Basit bir yapıya sahiptir ve bakımı kolaydır ve çoğunlukla küçük ve orta boyutlu ekipmanlarda kullanılır.
Parametreler:
|
Model |
Kapasite |
Güç |
Uzunluk |
Boyutları |
Ağırlık ((kg) |
|
SC1015 |
50 |
4 |
1500 |
3000x1400x2145 |
2200 |
|
SC1030 |
100 |
5.5 |
2000 |
3500x1400x2160 |
3100 |
|
SC1260 |
160 |
7.5 |
2500 |
4150x1600x2680 |
4200 |
|
SC1530 |
250 |
11 |
3000 |
4460x1900x2850 |
5100 |
|
SC1580 |
350 |
15 |
4500 |
5980x1900x3080 |
6000 |
|
SC1848 |
450 |
22 |
4800 |
6500x2300x4000 |
7500 |
|
SC2015 |
600 |
30 |
5500 |
7500x2500x4100 |
8600 |
