Tünel Fırını Endüstriyel Elektrikli Fırın Yüksek Sıcaklıklı Fırın
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | TONTEN |
| Model numarası: | TT33-529 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 set |
|---|---|
| Fiyat: | Anlaşılabilir |
| Ambalaj bilgileri: | Ahşap kutu |
| Teslim süresi: | 5-7 iş günü |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 20 Adet/Ay |
|
Detay Bilgi |
|||
| Uygulanabilir nesne: | Boksit, kuvars kumu | yakıt türü: | Kömür fırını, gaz fırını, gaz fırını |
|---|---|---|---|
| Model Numarası: | 45m - 2,2x3,8x70m | Destek sayısı: | 3 Grup |
| Motor Gücü: | 180 kW | Maksimum besleme tarafı uzunluğu: | 450mm |
| İşleme özelleştirme: | - Evet. | Ağırlık: | 250 (ton) |
Ürün Açıklaması
Tünel Fırını Endüstriyel Elektrikli Fırın Yüksek Sıcaklıklı Fırın

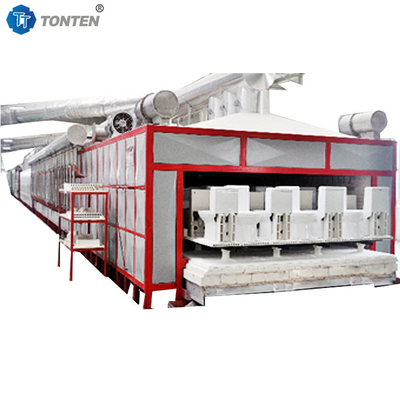

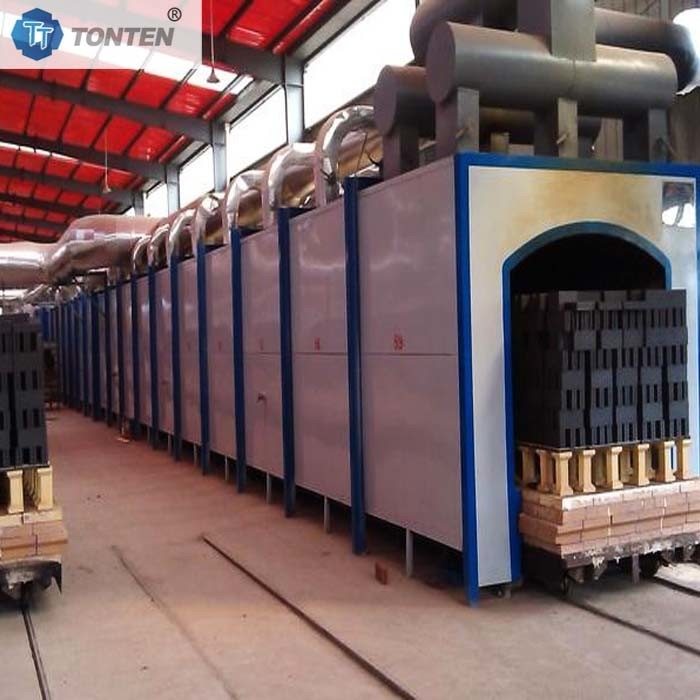

Tünel Fırının Genel Görünümü
Baskı levhası fırını, baskı levhası fırını veya baskı levhası tünel fırını olarak da bilinir, sinterleme ürünlerinin süreç gereksinimlerine göre sürekli ısıtma sinterleme ekipmanıdır.Gerekli sıcaklık bölgesi ve güç, ürünün ısı talebini karşılamak için ekipmanın termal bölümünü oluşturmak üzere düzenlenmiştir..
Tünel fırının çalışma prensibi
1Sinterlenmiş ürünü yüksek sıcaklığa dayanıklı ve sürtünmeye dayanıklı olan baskı plakalarına doğrudan veya dolaylı olarak yerleştirin.ve ürünün işlem gereksinimlerine göre itici sistem tarafından itme plaka üzerine yerleştirilen ürünü hareket ettirmek, ve ürünün fırında sinterleme işlemini tamamlar.
2Tek fırın gövdesindeki paralel itme levhalarının sayısına göre: tek itme, çift itme levhası; fırındaki itme levhasının hareket yönüne göre,Ters ve aynı yöne ayrılabilir.. İtme plakanın hareket döngüsüne göre otomatik, yarı otomatik hareket vb. olarak ayrılır. Sinterleme ürünlerinin atmosferine göre: oksitlenme atmosferi,Tarafsız atmosfer, azaltıcı atmosfer, alkali atmosfer, asitli atmosfer vb.
3Tünel baskı plaka fırının sıcaklık kontrol sistemi Japonya'dan ithal edilen tek devreli akıllı sıcaklık kontrolörü ile kontrol edilir.Ana sıcaklık alanı, yüksek kaliteli termokople ile ölçülür.Kontrol modu periyodik sıfır geçiş kontrolü benimser. itişim sistemi klasik vida itici, Siemens PLC mantıksal program kontrolü, adımsız frekans dönüşüm hızı düzenleme benimser;Fırının yüksek sıcaklık alanı üst ve alt bağımsız sıcaklık kontrolü benimsiyor.
Tünel Fırının Uygulama Alanı
Tünel baskı plaka fırını elektronik yapıştırıcı boşaltma, sinterleme, manyetik seramik ürünlerin gümüş yakma, zirkonya porselen bıçak yapıştırıcı boşaltma için uygundur,Zirkonya seramik enjeksiyon saat zinciri yapıştırıcı çıkışı, zirkonya granülasyon toz kalsinasyonu, lityum kobalt asit pil elektrot malzemesi ve pil katot malzemesi sinterleme, Elektronik seramiklerin sinterleme sıcaklığı, yapısal seramikler,Yüksek alüminyumlu seramik, kimyasal malzemeler, elektronik bileşenler, manyetik malzemeler, elektronik toz, ışıltıcı toz ( ışıltıcı toz, fosfor) ve diğer ürünler 1700°C'ye ulaşabilir.
Tünel Çömlek Verileri Tablosu
| Seri numarası | Özellikler (m) | Üretim kapasitesi | Eğim (%) | Basitleştirilmiş hız (r/min) | Azaltma aleti | motor | ||
| Saatlik çıkış (m3/saat) | Yıllık üretim (10.000 m3/y) | Model numarası | Güç (kW) | |||||
| 1 | φ1.25x18 | 2.95~3.94 | 1.8-2.4 | 4 | 1.0~5.0 | ZQ500 | YCT225-4A | 11 |
| φ1.6x14 | 1.0-5.0 | ZQ650 | YCT225-4B | 15 | ||||
| 2 | φ1.55x20 | 4.36-5.81 | 2.67~3.5 | 4 | 1.0~5.0 | ZQ650 | YCT250-4A | 18.5 |
| φ1.9x16 | 1.0-5.0 | ZQ750 | YCT250-4B | 22 | ||||
| 3 | φ1.8x22 | 5.9~7.87 | 13.61~4.8 | 4 | 1.0~5.0 | ZQ750 | YCT250-4B | 22 |
| φ2.2x18 | 1.0~5.0 | ZQ750 | YCT250-4B | 22 | ||||
| 4 | φ2.0x24 | 7.42-9.88 | 4.54 ~ 6 | 4 | 1.0-5.0 | ZSY224 | YCT280-4B | 30 |
| φ2.5x20 | 1.0-5.0 | ZSY224 | YCT315-4A | 37 | ||||
| 5 | φ3.0x20-φ2.5x12 | 9.5~17.51 | 8.04~10.7 | 4 | 1.0~5.0 | ZS1450 | YCT355-4B | 75 |
| φ3.0x22 | 1.0~5.0 | ZS1250 | YCT355-4A | 55 | ||||
| 6 | φ3.2x20-φp2.8x14 | 13.9~16.2 | 10.0~11.5 | 4 | 1.0-5.0 | ZS1450 | YCT355-4A | 55 |
| φ3.0x22 | 1.0-5.0 | ZS1250 | YCT355-4A | 55 | ||||
